Начинается разработка двигателя ПД‑35

фото: Алексей Михеев фото: Алексей Михеев

01 февраля 2018

Параллельно с завершением программы сертификации турбовентиляторного двигателя нового поколения ПД‑14 для пассажирского самолета МС‑21 Объединенная двигателестроительная корпорация в 2018 г. приступает к проектированию базового двигателя перспективного семейства ТРДД большой тяги (от 25 до 50 тс). Он получил название ПД‑35 и рассчитывается на взлетную тягу 35 тс. Как сообщается на официальном портале госзакупок, государственный контракт на научно-исследовательские и опытно-конструкторские работы по ПД‑35 был заключен 25 декабря 2017 г. Они рассчитаны на шесть лет и должны завершиться в 2023 г. изготовлением и испытаниями двигателя – демонстратора технологий, который станет прототипом будущих серийных ПД‑35 для применения на перспективных широкофюзеляжных и тяжелых транспортных самолетах. Головным исполнителем работ определено пермское АО «ОДК-Авиадвигатель», но, как и в случае с ПД‑14, в них будет задействована широкая кооперация предприятий ОДК, а также отраслевых научно-исследовательских институтов.

«Когда мы планировали семейство ПД‑14, мы выбрали самую большую рыночную нишу – порядка 55–60% объема рынка в ближайшие 30 лет, – рассказывал два года назад на Международном форуме двигателестроения МФД‑2016 генеральный конструктор АО «ОДК-Авиадвигатель» Александр Иноземцев. – Но есть еще рынок малых ТРДД и рынок сверхбольших двигателей – от 25 до 50 тс. Последний – это примерно 25–30% всего потенциального рынка. Мы длительное время анализировали, какие базовые технологии, какой базовый газогенератор выбрать, чтобы войти в эту рыночную нишу. Провели анализ. Если взять технологии и материалы ПД‑14 и просто смоделировать размеры двигателя на 35 тс, то диаметр у него получится 3,5 м, длина – 7 м, а масса – порядка 7 т. Выходить с таким двигателем на рынок через 10–15 лет – несерьезно. Поэтому мы понимали, что нужен прорыв в технологии, выход на следующий уровень по КПД узлов, а это тянет за собой рост температуры перед турбиной еще почти на 100° (по сравнению с ПД‑14), а значит нужно иметь материалы не просто прочные, но еще и с минимальной плотностью, чтобы быть конкурентными по массе. Кроме того, нужны огромные ресурсы. Эту проблему мы ставим сегодня перед собой и отраслевыми институтами. Но аэродинамическая база для такого двигателя у нас уже есть, смоделированный компрессор высокого давления с одной добавленной ступенью и новая турбина высокого давления из новых материалов позволят создать такое семейство. Базовым будет двигатель на 35 тс».

Степень двухконтурности ПД‑35 должна достичь 11 (при диаметре вентилятора 3100 мм). В основе двигателя планируется использовать газогенератор с девятиступенчатым компрессором высокого давления и двухступенчатой турбиной (схема газогенератора ПД‑14 – «8–2»), он получит пятиступенчатый компрессор низкого давления и семиступенчатую турбину низкого давления. Как и у ПД‑14, редуктор привода вентилятора на ПД‑35 применять не планируется.

Александр Иноземцев отмечает, что вместе с отраслевыми институтами уже определен перечень 18 основных критических технологий, без которых нельзя будет обеспечить конкурентоспособность подобного двигателя через десятилетие. Среди них он, в первую очередь, называет новые высокотемпературные материалы и следующий шаг в технологии производства лопаток вентилятора – переход к композитной лопатке, которая дает 30% экономии массы: «Мы убеждены, что если мы не овладеем этой технологией композитной лопатки и баллистически стойкого корпуса вентилятора, то не получим конкурентоспособной массы». Среди других задач – создание «тонкой» мотогондолы, требующей размещения коробки приводов под капотом газогенератора, внедрение аддитивных технологий, создание нового поколения агрегатов и др.

Демонстрационный газогенератор для 35‑тонного двигателя предполагается спроектировать, испытать по отдельным узлам, собрать и поставить на стендовые испытания до конца 2021 г., а весь двигатель – демонстратор технологий – предстоит собрать и испытать в 2023 г. На основе этих работ планируется провести подготовку к изготовлению двигателей ПД‑35 опытной партии для стендовых, а затем и летных испытаний.

Предполагается, что одним из первых самолетов, оснащенным ПД‑35, должен стать разрабатываемый в настоящее время российско-китайский широкофюзеляжный пассажирский самолет CR929. Но произойдет это, скорее всего, не ранее, чем через 8–10 лет, а вот сегодняшняя разработка «ОДК-Авиадвигатель» – 14‑тонный ПД‑14 – сможет «прописаться» под крылом серийных авиалайнеров уже через три года.

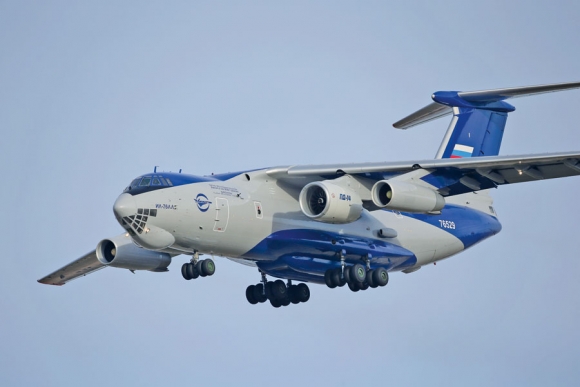

В декабре 2017 г. стартовал заключительный, третий этап летных испытаний опытного ПД‑14 на летающей лаборатории Ил‑76ЛЛ. На завершающей стадии находятся и масштабные стендовые испытания двигателей опытной партии. Российский сертификат типа на ПД‑14 предполагается получить в 2018 г., а уже к концу года ОДК должна приступить к отгрузке первых серийных ПД‑14. Стартовый контракт на поставку пяти ПД‑14 для проведения сертификационных испытаний ремоторизованной версии самолета МС‑21 был заключен между «ОДК – Пермские моторы» и корпорацией «Иркут» в январе 2018 г. Летные испытания МС‑21 с силовой установкой из двух ПД‑14 должны начаться в 2019 г., а сертификация МС‑21 с ПД‑14 запланирована на 2021 г., после чего самолеты в такой комплектации смогут начать поступать в эксплуатацию. Первые МС‑21‑300 с ПД‑14 должны поступить в авиакомпании «Ред Вингс» и «Аэрофлот»: контрактами предусмотрено, что из 16 самолетов, заказанных «Ред Вингс», четыре будут оснащаться ПД‑14, а «Аэрофлот» объявил, что отечественные двигатели получат до половины из полусотни ее МС‑21‑300.



Печатная версия материала опубликована в журнале "Взлёт" № 1-2/2018
